Separatör Filtreler

Table Columns:

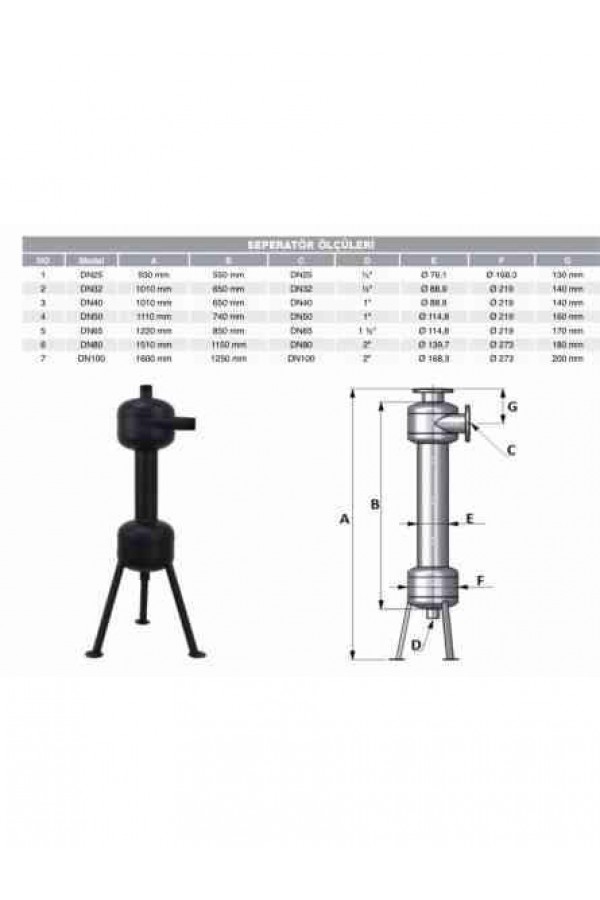

The table is labeled "SEPERATÖR ÖLÇÜLERİ" (Turkish for "Separator Dimensions"). Here’s what each column represents:

Sıra (No)	DN (Input/Output Size)	A (Total Height)	B (Body Height)	C (Inlet Height)	D (Leg Width)	E (Pipe Diameter)	F (Outlet Flange Dia.)
1	DN25	850 mm	650 mm	1"	Ø 76.1	Ø 114.3	130 mm
2	DN32	1010 mm	850 mm	1¼"	Ø 88.9	Ø 139.7	130 mm
3	DN40	1010 mm	850 mm	1½"	Ø 88.9	Ø 139.7	140 mm
4	DN50	1120 mm	960 mm	2"	Ø 114.3	Ø 168.3	140 mm
5	DN65	1280 mm	1100 mm	2½"	Ø 139.7	Ø 219.1	180 mm
6	DN80	1500 mm	1300 mm	3"	Ø 168.3	Ø 273.0	180 mm
7	DN100	1600 mm	1350 mm	4"	Ø 219.1	Ø 323.9	300 mm

Diagram Labels:

* **A:** Toplam yükseklik
* **B:** Vücut yüksekliği
* **C:** Giriş yüksekliği
* **D:** Taban bacak genişliği (veya ayak izi çapı)
* **E:** Ana boru çapı
* **F:** Alttan çıkış flanş çapı
* **G:** Giriş ve çıkış borusu boyutu

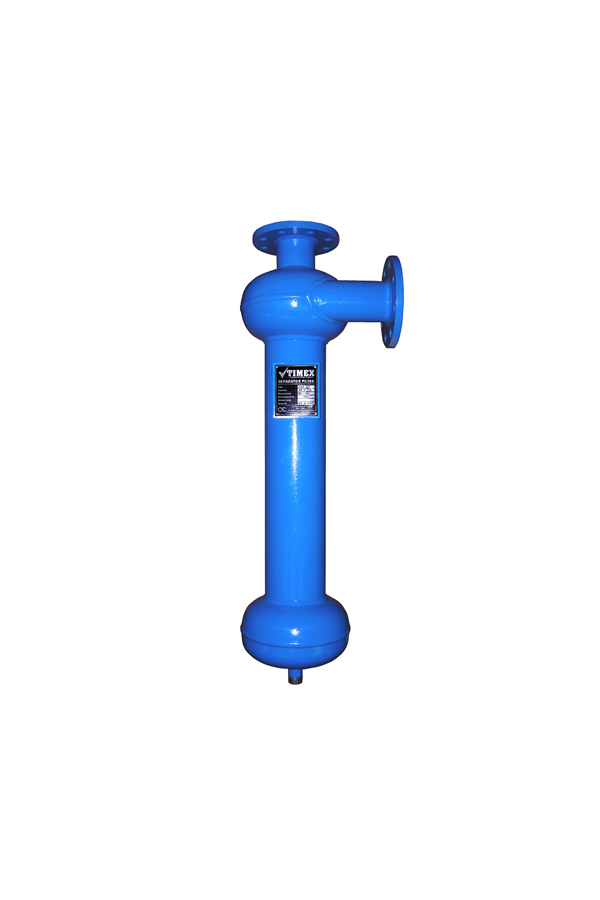

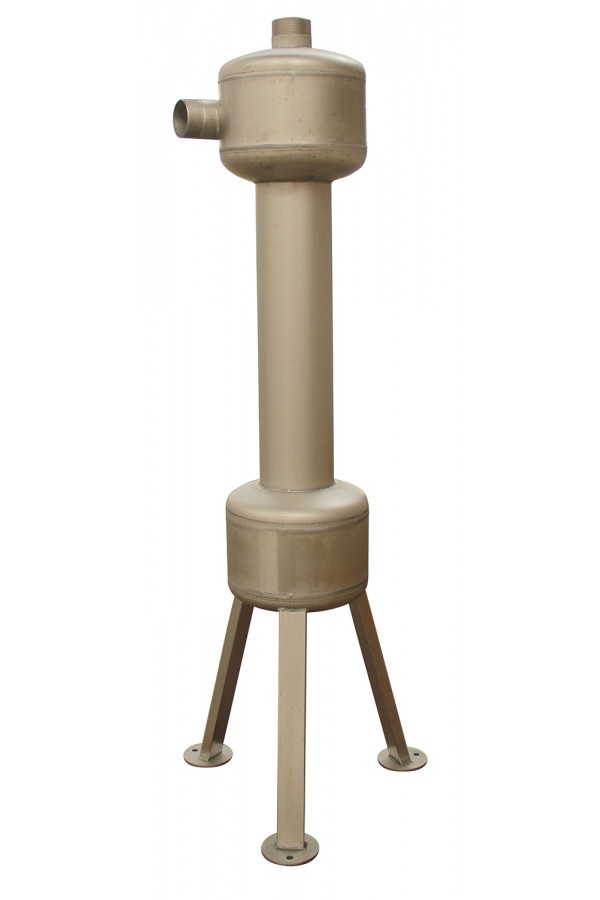

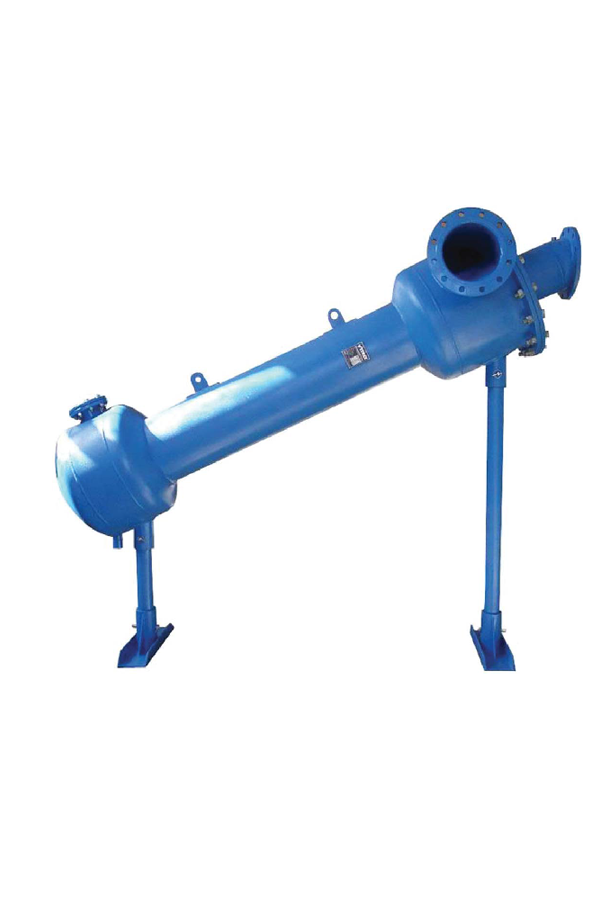

Genel

TIMEX TMN - TMF Serisi Separatör Filtreler 70 mikrona kadar olan tüm partikülleri tutar. 1 m³/sa’den 2000 m³/sa ‘e kadar imalat programında bulunan filtrelerde servis sırasında suyun debisi değişmez. Ters yıkama ve bakım gerektirmeyen sistemin temizliği sistem durmadan sağlanabilir. Aşınacak ve değişecek aksamı bulunmayan separatör filtrelerde isteğe bağlı olarak otomatik blöf ve paslanmaz çelikten imalat imkanı bulunmaktadır.

Özellikler

70 mikrona kadar tüm partikülleri tutar

1 m³ /sa'ten 5000 m³ /sa'e kadar imalat programı

Su debisi değişmez

Sisteminizi durdurmadan temizlik imkanı

Ters yıkama gerektirmez

Bakım gerektirmez

Aşınacak, değişecek hiçbir parçası yoktur

Otomatik blöf

Son derece kolay montaj imkanı

Korozif uygulamalar için özel kaplamalar

Paslanmaz çelik 304, 316L ve Titanyum malzemeden imalat
